一 Co je to horní vrtáková souprava povrchu kladiva?
Horní vrtací souprava pro povrch kladiva je vrtací souprava, která opravuje skalní vrták na horní části pohonného paprsku, přenáší nárazovou energii vrtací tyčí a spolupracuje s rotačním a pohonným systémem pro dokončení operace vrtání povrchu . Je vhodná pro tvrdou horninu a střední skalní útvary a v ní se používá:
Konstrukce otvoru otvoru s otevřeným bodem
Výkop nadace ve výstavbě silnic a železnic
Vrtání v kamenných továrnách a lomech
Rozsáhlé projekty infrastruktury, jako jsou vodní stanice
2, jak funguje vrták s povrchem horního kladiva
Nejvyšší vrtačky kladiv spolupracují na dokončení vrtných operací prostřednictvím tří hlavních akcí:
Dopad:Hydraulický skalní vrták nahoře generuje vysokofrekvenční nárazovou sílu, která je přenášena na vrták přes dutý vrtací tyč, aby se rozbila skála .
Otáčení:Nástroj pro vrták je poháněn nezávislým rotačním motorem, který se otáčí ke spolupráci s dopadem na vytvoření řezání .
Pohon:Pohonný systém aplikuje stabilní tlak dolů na vrták, aby se zajistilo nepřetržité lámání hornin .
Kromě toho je vrtací souprava vybavena systémem odstraňování prachu, systémem automatické změny tyče, operační kabinou atd. . pro dosažení vyšší účinnosti a provozní bezpečnosti .
3, Hlavní komponenty vrtáku povrchu horního povrchu kladiva
Horní kladivo
Nainstalováno na přední straně přívodního paprsku, vydává vysokofrekvenční dopadovou energii .
Obvykle hydraulicky poháněná, frekvence nárazu může dosáhnout 2500-3000 časů/minuta .
Krmivý paprsek
Používá se k podpoře a vedení pohybu vrtného nástroje a lze jej upravit svisle nebo pod úhlem .
Systém vrtáků
Používání T série T (jako je T38, T45, T51) duté hexagonální nebo kulaté ocelové vrtací tyče, připojené k bity skalních vrtáků .
Hydraulický energetický systém
Poskytuje hnací sílu pro skalní vrtáky, pohon, rotaci, prohledávače atd. .
Systém odstraňování prachu
Odstranění suchého nebo mokrého prachu, snížení znečištění prachu a zlepšení bezpečnosti provozu .
Cestovní zařízení
Většinou typ plasovacího stroje, vhodný pro drsný terén; Některé modely jsou na kole .
Operační systém

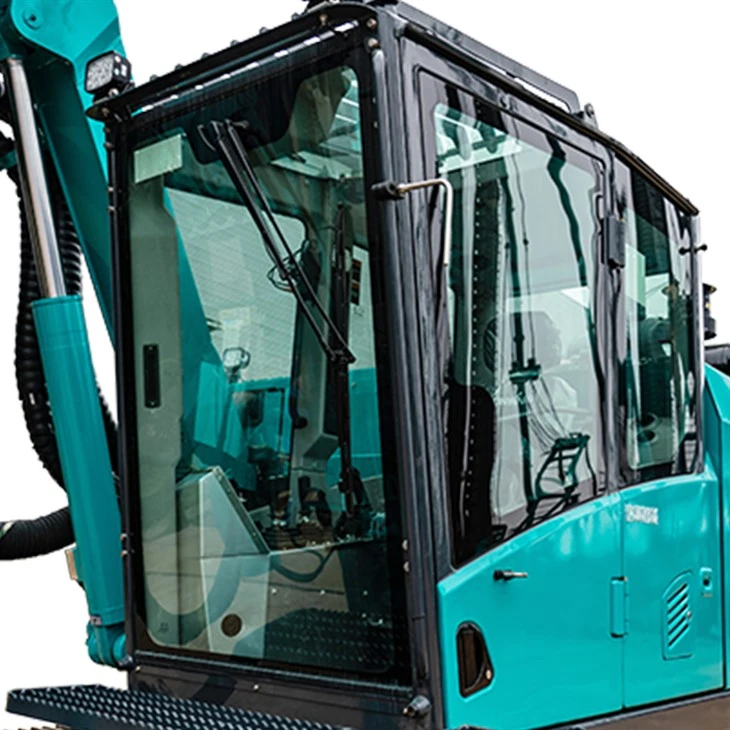

Moderní vrtné soupravy jsou vybaveny kabinou, ovládacím rozhraním LCD a dokonce podporují bezdrátové dálkové ovládání nebo vzdálenou operaci .
4, Top Hammer Surface Drill Rig Výhody a vlastnosti
Rychlá rychlost vrtání
Vysoká frekvence a koncentrovaná energie, vhodná pro Hard Rock .
Vysoká kvalita perforace
Stabilní průměr vrtů a malý výchylka, která přispívá k přesnému designu tryskání .
Vysoká palivová účinnost
Ve srovnání s vrtnými soupravami DTH je efektivnější ve středně tvrdém hornině a má nižší spotřebu energie jednotky .
Vysoký stupeň inteligence
Moderní vrtné soupravy mají funkce, jako je polohování GPS, zaznamenávání dat vrtání a automatický systém přeměny tyče .
Snadná údržba
Modulární design, klíčové komponenty lze snadno vyměnit a udržovat .
5, horní kladivo vs . dth
| projekt | Vrtání kladiva | DTH vrtání |
|---|---|---|
| Použitelné skalní formace | Středně tvrdá na hard rock | Těžko na velmi tvrdou skálu, rozbité vrstvy |
| Průměr vrtání | Malý a střední clonu (64–127 mm) | Střední až velký clona (90–300 mm) |
| Hloubka vrtání | Mírný (<40 m) | Larger (>100m) |
| Účinnost | Vysoká (nejlepší pro středně tvrdou skálu) | Vyšší (lepší účinnost v Hard Rock) |
| Spotřeba energie/ekonomická účinnost | Nízká, nízká spotřeba energie na jednotku | Vysoká spotřeba plynu, relativně vysoké náklady |
6, Závěr
Zařízení pro vrtání s horním kladivem zastává důležitou pozici v globálním těžebním a zakládacím inženýrství díky svému vysokofrekvenčnímu nárazu, efektivnímu vrtání a přesné kontrole. Je obzvlášť vhodné pro oblasti středně tvrdých hornin. Pokud projekt vyžaduje rychlou tvorbu otvoru, přesné umístění otvoru a přísnou kontrolu nákladů, vrtání s horním kladivem je bezpochyby preferovaným řešením.
Pokud máte specifické potřeby (typ horniny, průměr díry, hloubka, účel), mohu vám pomoci doporučit vhodný model a poskytnout podporu technického parametru .

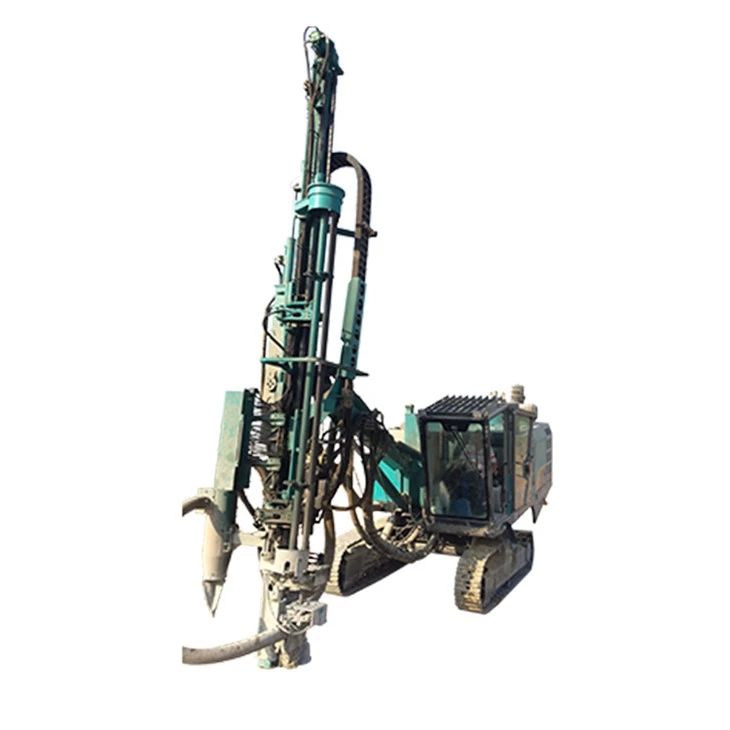

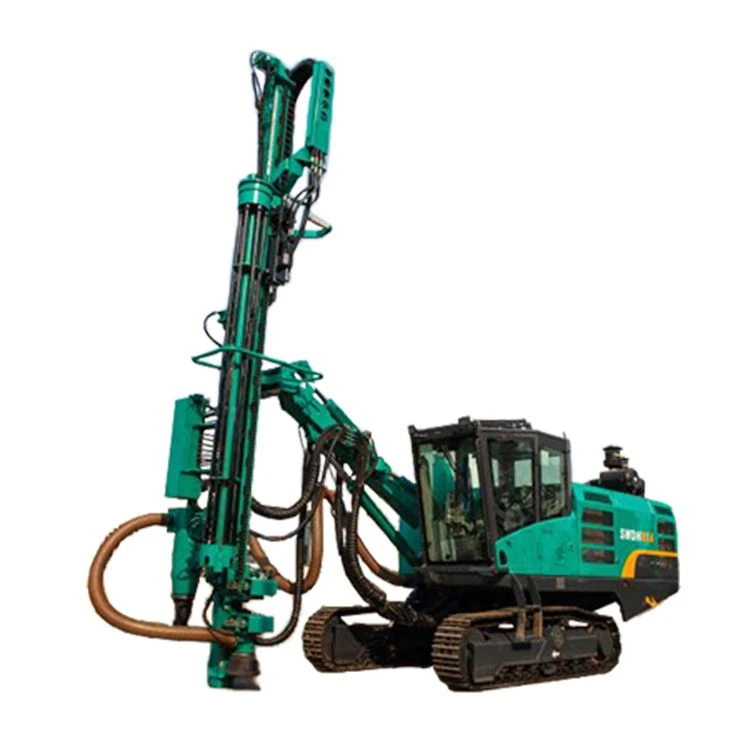

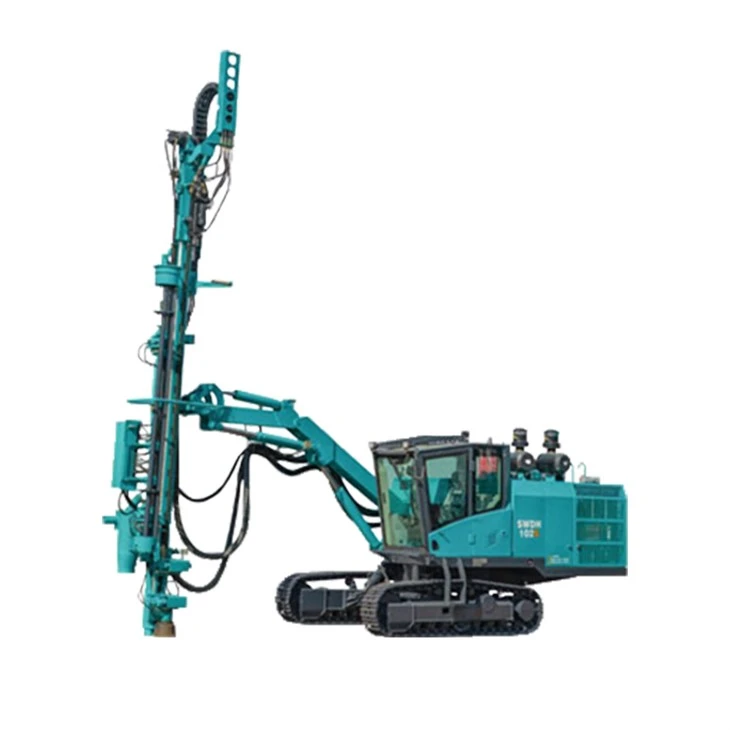

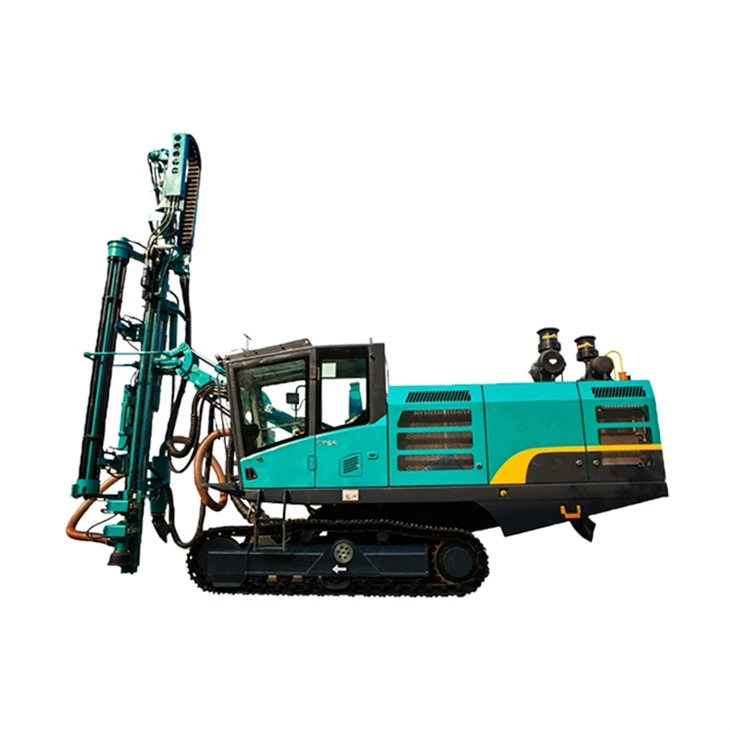

Detail produktu
Tato horní vrtáková souprava s kladivem je vybavena pokročilým hydraulickým skalním vrtákem známým pro své rychlé vrtné schopnosti, energetickou účinností, přizpůsobitelným pohybem, robustním horolezeckým dovednostmi a odborností při provádění vrtných úkolů na složité krajině .
Porovnávání výkonu kompresoru a stroje kompresoru a stroje SWDH série série série SWDH s otevřenou pit-top kladivo je rozumné, což může výrazně snížit spotřebu paliva . Komplexní rysy hydraulické vrtací soupravy jsou:
1. Hydraulický skalní vrták s vysokou energií, s velkou energií dopadu a protiútok, účinně snižuje riziko náletu a ušetření vrtných nástrojů;
2. Základními komponenty jsou mezinárodně renomované značky s dobrou spolehlivostí, vysokou provozní účinností a nízkou spotřebou energie;
3. skalní komorní komory-vzduch-stroj a benchmark odpovídající, ekonomický/výkonný duální provozní režim, široká přizpůsobitelnost skály a nízké provozní náklady;
4. Celá hydraulická vrtací souprava prolézající má kompaktní strukturu, malou a flexibilní, rychlou rychlost chůze a silnou terénní schopnost;
5. Hydraulická vrtací souprava DTH přijímá skládací rameno vrtání, aby zakryla vrtací plochu najednou, což je vhodné pro víceúhelníkové ovládané vrtání a rychlé a rychlé vrtání polohy .
6. Používání oboustranných vodicích kolejnic nakreslených za studena k vytvoření strukturálních ocelových pohonných paprsků s vysokou pevností a dobrou přesnou přesností .
7. Vrtání víceúhelníkových děr, vertikální, nakloněné a vodorovné otvory azimutu lze vyvrtat .
8. Inteligentní společný systém spodního řízení, přesná kontrola úhlu a hloubky .
9. Plánování cest, plánování sekvence díry, grafické pokyny, rychlé umístění .
Aplikace
Hydraulický stroj na vrtání soupravy lze použít pro vrtání hornin v lomech, stavebním inženýrství, silniční inženýrství, dolech s otevřeným dnem a konstrukcí vodní stanice .
Doprava a platba
Každý kus vybavení a vrtací soupravy podléhá přísné kontrole zabezpečení zatížení, aby byla zajištěna bezpečnost nákladu v kontejneru .
Naše platební metody: kreditní karta, L/C, T/T, Western Union a podporujeme dopravu vzduchem a mořem .
|
Technické parametry |
SWDH89S |
SWDH102S |
SWDH115F |
|
Pracovní parametry |
|||
|
Rozsah díry (mm) |
64-115 |
76-127 |
76-127 |
|
Model vrtáku |
T38,T45,T51 |
T45,T51 |
T38,T45,T51 |
|
Délka vrtáku (mm) |
3660 |
3660 |
3050 |
|
Hloubka ekonomického vrtání (mm) |
24 |
24 |
21 |
|
Hydraulický skalní drifter |
|||
|
Impact Power (KW) |
14 |
18 |
20 |
|
Točivý moment rotace (NM) |
700 |
1000 |
1300 |
|
Rychlost rotace (NM) |
0-180 |
0-150 |
0-175 |
|
Dieselový motor |
|||
|
Model |
Kočka C7.1 |
Kočka C7.1 |
QSB4.5 |
|
Power (KW/RPM) |
168/2200 |
168/2200 |
97/2200 |
|
Palivová nádrž (L) |
450 |
450 |
300 |
|
Kompresor vzduchu |
|||
|
Tlak (bar) |
8 |
10 |
/ |
|
F . a . d (m3/min) |
8 |
10 |
/ |
|
Vrtací rameno |
|||
|
Typ |
Skládací rameno |
Skládací rameno |
Jediná rovná paže |
|
Úhel zvedání (stupeň) |
+70~-10 |
+70~-10 |
-30~+45 |
|
Skládání úhlu (stupeň) |
65~165 |
65~165 |
/ |
|
Swing Angle (stupeň) |
+20~-30 |
+20~-30 |
+30~-30 |
|
Předběžná část |
|||
|
Předběžná délka (mm) |
7300 |
7300 |
6700 |
|
Kompenzační mrtvice (mm) |
1200 |
1200 |
1200 |
|
Úhel dopředu (stupeň) |
140 |
140 |
140 |
|
Úhel převrácení (stupeň) |
-20~90 |
-20~90 |
-20~90 |
|
Max . Předem sazba (m/s) |
0.8 |
0.8 |
0.8 |
|
Max . pohon (kN) |
25 |
25 |
25 |
|
Schopnost chůze |
|||
|
Max . rychlost chůze (km/h) |
4.2 |
4.2 |
4.2 |
|
Max . traction (kN) |
100 |
100 |
80 |
|
Globability (stupeň) |
25 stupňů |
25 stupňů |
25 stupňů |
|
Úhel houpačky snímkem (stupeň) |
-7~+12 |
-7~+12 |
-10~+10 |
|
Získávací vůle podvozku (MM) |
400 |
400 |
400 |
|
Rozměry |
|||
|
Hmotnost (kg) |
15000 |
15000 |
12000 |
|
Délka*šířka*výška (pracující) (m) |
92x2.6x8.6 |
92x2.6x8.6 |
6.68x2.42x7.98 |
|
Délka*šířka*výška (transport) (m) |
11.2x2.6x3.5 |
11.2x2.6x3.5 |
8x2.42x3.4 |
