Multifunkční pásové zařízení pro vodní vrtání

Multifunkční pásové zařízení pro vodní vrtání

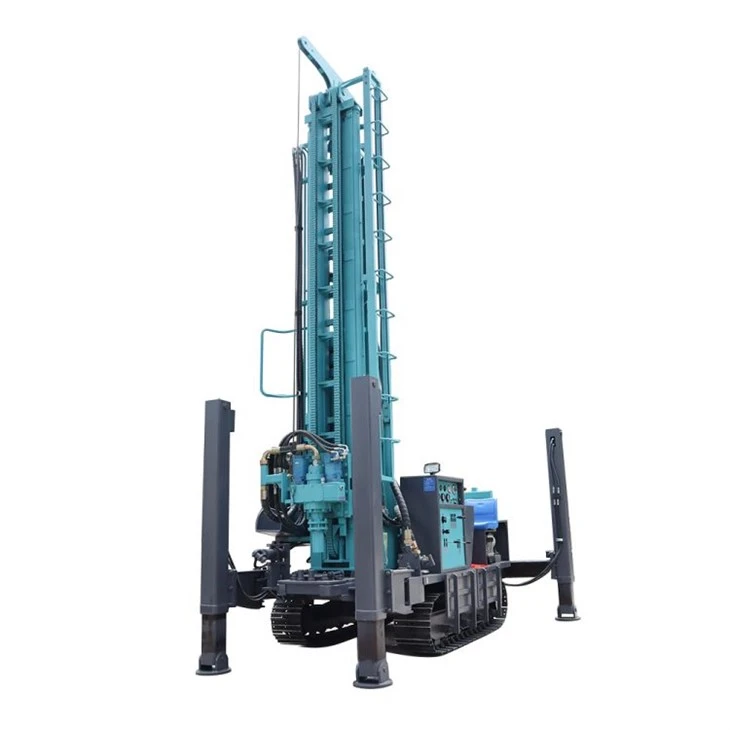

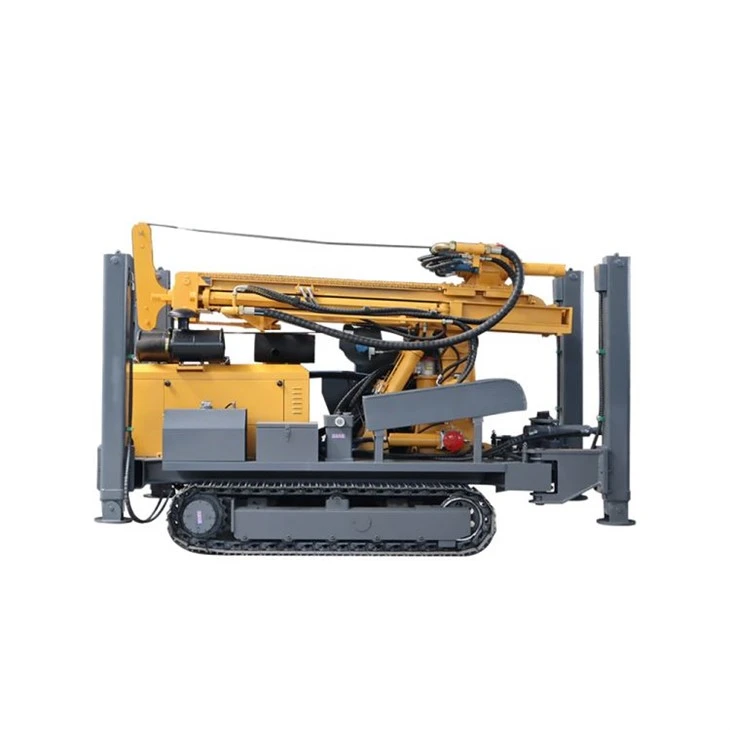

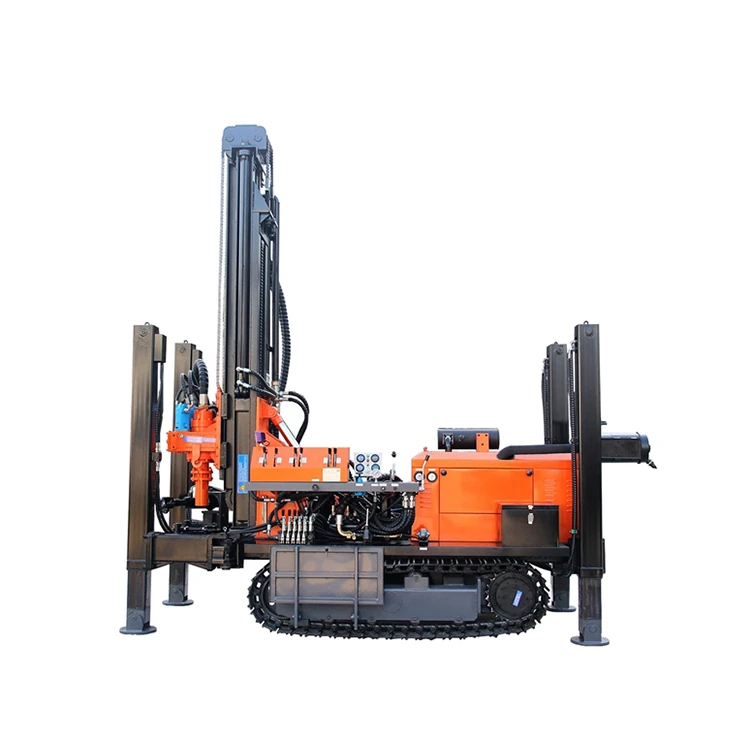

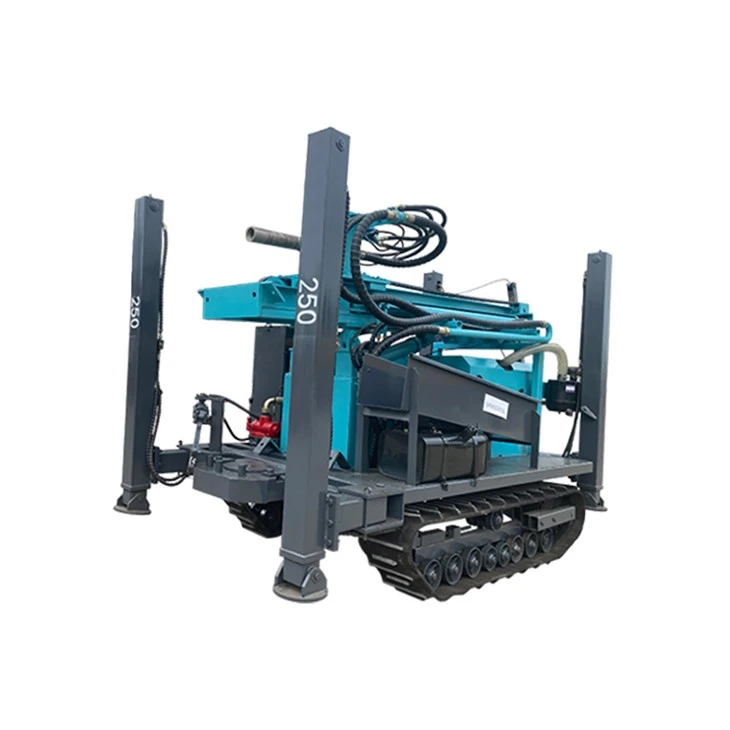

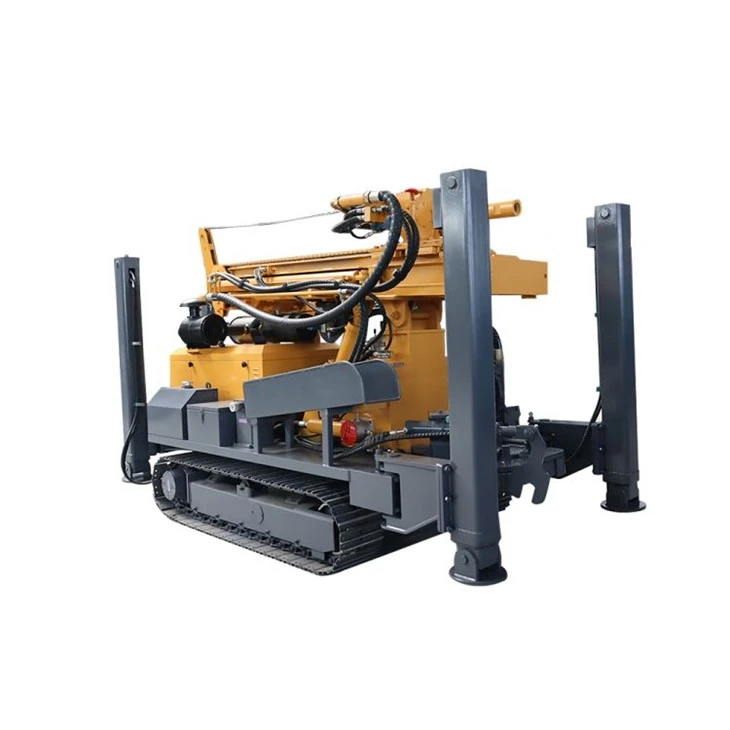

Multifunkční pásová vrtná souprava pro vodní studny je nový typ, vysoce účinná, energeticky úsporná, multifunkční hydraulická vrtná souprava, která se používá speciálně pro vrtání studní, monitorování studní, geotermálních klimatizačních otvorů, hydroelektrických koferdamových injektážních otvorů, proti hrázi -průsakové injektážní otvory a injektážní otvory pro vyztužení základny, povrchová těžba, kotvení, projekty národní obrany atd.; vrtná souprava je vybavena vysoce výkonným hydraulickým motorem, který se otáčí, posouvá a zvedne válec, a vysokotlakým vrtacím kladivem, který zajišťuje vysokou účinnost vrtání a nízkou spotřebu energie.

Odeslat dotaz

Stáhnout

Popis

Specifikace

Technické parametry	MW-180	MW-250	MW-280	MW-300
Hloubka vrtání (m)	180	250	280	300
Průměr vrtáku (mm)	140-254	140-254	140-305	140-325
Vybavený motor	YC 65 kW	YC 70 kW	YC 75 kW	YC 85 kW
Průměr vrtací trubky (mm)	φ76 φ89	φ76 φ89	φ76 φ89	φ76 φ89 φ102
Délka vrtné trubky (m)	1.5/2.0/3.0	1.5/2.0/3.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0
Rychlost otáčení (ot./min.)	45-70	45-70	40-70	40-70
Točivý moment (Nm)	3200-4600	3300-4500	4500-6000	5700-7500
Síla zdvihu soupravy (T)	12	14	17	18
Hmotnost (T)	5.2	4.1	7.6	7.2
Rozměr (mm)	400016302250	400018002400	590018502360	410020002500

Model	MW-400	MW-500	MW-680	MW-800
Hloubka vrtání (m)	400	500	680	800
Průměr vrtáku (mm)	140-350	140-350	140-400	140-400
Vybavený motor	DEUTZ 103 kW	YC 118 kW	Cummins 154 kW	Cummins 194 kW
Průměr vrtací trubky (mm)	φ89 φ102	φ102 φ108 φ114	φ102 φ108 φ114	φ102 φ108 φ114
Délka vrtné trubky (m)	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0	1.5/2.0/3.0/6.0
Rychlost otáčení (ot./min.)	50-135	40-130	45-140	45-140
Točivý moment (Nm)	7000-9500	7500-10000	8850-13150	9000-14000
Síla zdvihu soupravy (T)	25	26	30	36
Hmotnost (T)	9.4	11.5	13	13.5
Rozměr (mm)	595021002600	620022002650	630023002650	630023002950

Detail produktu

Značka: D miningwell
Certifikace: CE, ISO
Minimální objednané množství: 1 sada
Podrobnosti o balení: 40HQ-20GP
Doba doručení:{0}} dnů
Platební podmínky: L/C, T/T, Western Union

1) Rotační vrtání s horním pohonem: snadná instalace a demontáž vrtné trubky, zkrácení pomocného času a urychlení následného vrtání.

2) Multifunkční vrtání: Soupravu lze použít pro různé vrtací procesy, jako jsou: vrtání spodních děr, vrtání bahna, válcové kuželové vrtání, průběžné vrtání a jádrové vrtání, které je ve vývoji. Tato vrtná souprava může být instalována s bahenním čerpadlem, generátorem, svářečkou a řezačkou podle požadavků uživatele. Standardně se také dodává s různými navijáky.

3) Pásová chůze: víceosé řízení řízení, více způsobů řízení, flexibilní řízení, malý poloměr otáčení, silná schopnost míjet

4) Operační systém: vnitřní konstrukce platformy pro intenzivní provoz zohledňuje ergonomii a pohodlně se ovládá.

5) Výkonová hlava: plně hydraulická výkonová hlava s horním pohonem, výstupní konec je vybaven plovoucím zařízením, které účinně snižuje opotřebení závitů vrtných trubek.

Výhoda

Výhody vrtné soupravy pásového typu:

Motor: Přijímá slavnou značku Guangxi Yuchai 55Kw turbo verzi
Pásový pohon: designový motor s převodovkou pro prodloužení životnosti
Hydraulické olejové čerpadlo: využívá paralelní převodovku (patent) k oddělení monobloku olejového čerpadla s dostatečným výkonem a rozumnou distribucí a hydraulický systém má jedinečný design, který se snadno udržuje a snižuje náklady na údržbu.
Jednotka rotační hlavy: jedna odlévací převodovka, duální výkon motoru, vysoký točivý moment, odolná, malé náklady na údržbu
Podvozek vrtné soupravy: profesionální podvozek bagru, odolný, silná nosnost, široká deska válečkového řetězu na povrchu betonové vozovky je malé poškození
Zvedací síla: Patentovaná konstrukce kompozitního ramene, malá velikost, dlouhý zdvih, dvouválcový zdvih, vysoká nosnost. Zvedací rameno je instalováno s omezovačem pro ochranu válce a zajištění bezpečnosti práce. Každá trubka hydraulického oleje má ochranný plášť, který účinně prodlužuje životnost potrubí.

Aplikace

D Miningwell úzce spolupracuje se strategickými partnery na poskytování flexibilních projektových řešení na základě potřeb klientů. Naši strategickí partneři mají týmy inženýrů a konzultantů s desítkami let zkušeností v ropném a plynárenském průmyslu, mostní infrastruktuře, tunelování, těžbě a dalších stavebních odvětvích.
