Jak vypočítat spotřebu vzduchu pro vaše kladivo DTH - Novinky

(Praktický průvodce pro dodavatele vrtání studní)

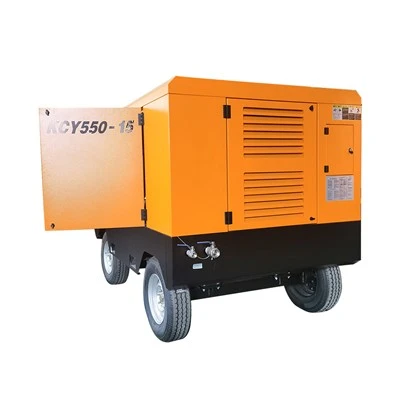

Výběr správného dieselového šroubového vzduchového kompresoru pro DTH vrtání není hádání.

Je to vypočítavost.

Mnoho dodavatelů kontroluje pouze tlak (bar) a ignoruje průtok vzduchu (m³/min).
Proto se vrtání na hlubších úrovních zpomaluje.

V této příručce vysvětlíme, jak vypočítat spotřebu vzduchu pro vaše kladivo DTH krok za krokem.

Pokud jste se systémy DTH noví, můžete si nejprve přečíst:
👉 Jak DTH Drilling vlastně funguje

1️⃣ Pochopte dva kritické parametry

Každé kladivo DTH vyžaduje:

Pracovní tlak (bar nebo psi)

Spotřeba vzduchu (m³/min nebo CFM)

Tlak určuje sílu nárazu.
Průtok vzduchu určuje frekvenci nárazů a účinnost splachování.

Obojí musí být dostatečné.

2️⃣ Zkontrolujte specifikace výrobce kladiva

Každý model kladiva má technický list s následujícími údaji:

Doporučený rozsah tlaku

Spotřeba vzduchu při různých tlacích

Příklad (typické 4palcové kladivo):

Pracovní tlak	Spotřeba vzduchu
14 bar	9–10 m³/min
17 bar	11–12 m³/min

Důležité:

Spotřeba vzduchu se zvyšuje, když se zvyšuje tlak.

3️⃣ Upravte hloubku vrtání

Čím hlubší je otvor, tím vyšší je ztráta vzduchu v důsledku:

Tření potrubí

Pokles tlaku

Únik

Obecné pravidlo:

Přidejte 10–15 % kapacity vzduchu navíc na každých 100 metrů hloubky nad 100 m.

Příklad:

Cílová hloubka: 200m
Základní požadavek: 12 m³/min

Doporučený výkon kompresoru:

12 × 1.15=13.8 m³/min minimum

Pro bezpečnostní rezervu → zvolte 14–15 m³/min

4️⃣ Upravte tvrdost skály

Těžší formace vyžadují:

Vyšší pracovní tlak

Stabilnější proudění vzduchu

Pokud vrtáte:

Žula

Čedič

Tvrdý vápenec

Měli byste zvolit kompresor pracující v blízkosti horního rozsahu tlaku kladiva.

Nízký tlak v tvrdé skále=slabý dopad + pomalé pronikání.

(Pokud je rychlost vrtání již pomalá, viz:
👉 Proč je vaše vrtání DTH pomalé - 90 % času, je šroubový vzduchový kompresor dieselového motoru špatný)

5️⃣ Rychlá reference: Typická potřeba vzduchu podle velikosti kladiva

Velikost kladiva	Doporučený tlak	Rozsah proudění vzduchu
3 palce	14–15 bar	6–8 m³/min
4 palce	15–17 barů	10–13 m³/min
5 palců	17–20 bar	14–18 m³/min
6 palců	20–25 bar	18–25 m³/min

Toto jsou obecné hodnoty pole.
Vždy potvrďte pomocí skutečných specifikací kladiva.

6️⃣ Proč „přesná shoda“ nestačí

Mnoho dodavatelů volí kompresor, který odpovídá minimálním požadavkům.

To je riskantní.

Potřebujete dodatečnou kapacitu pro:

Zvýšení hloubky

Únik vzduchu

Podmínky vysoké teploty

Časem opotřebení

Poddimenzované kompresory způsobují:

Snížená míra penetrace

Vysoká spotřeba paliva na metr

Nestabilita kladiva

7️⃣ Jednoduchý výpočetní vzorec

Krok 1: Zkontrolujte spotřebu vzduchu kladiva při pracovním tlaku
Krok 2: Přidejte 10–20% bezpečnostní rezervu
Krok 3: Přidejte hloubkový korekční faktor
Krok 4: Ověřte, že kompresor může nepřetržitě dodávat jmenovitý průtok při jmenovitém tlaku

Konečné pravidlo:

Jmenovitý průtok kompresoru při pracovním tlaku Větší nebo roven 120 % spotřeby vzduchu kladiva

To zajišťuje stabilní vrtání.

8️⃣ Příklad výpočtu

Kladivo: 5 palců
Doporučený: 17 bar
Spotřeba vzduchu: 15 m³/min

Hloubka: 250m

Krok 1: Základní vzduch=15 m³/min
Krok 2: Přidejte 15% faktor hloubky → 17,25
Krok 3: Přidejte 10% bezpečnostní rezervu → ~19 m³/min

Doporučený kompresor:

17–18 bar
19–20 m³/min

To zajišťuje efektivní vrtání.

Závěr

Správný výpočet vzduchu přímo ovlivňuje:
