Co je samovrtný kotevní šroub?
A Samovrtný kotevní šroubje dutá ocelová tyč se závitem, která slouží zároveň jako vrtací tyč a kotevní tyč. Během vrtání injektážní hmota protéká dutým jádrem a spojuje kotvu přímo s okolní formací.
Systém je hojně využíván společně s vrtacími zařízeními jako napřpásové vrtné soupravyavzduchové kompresory

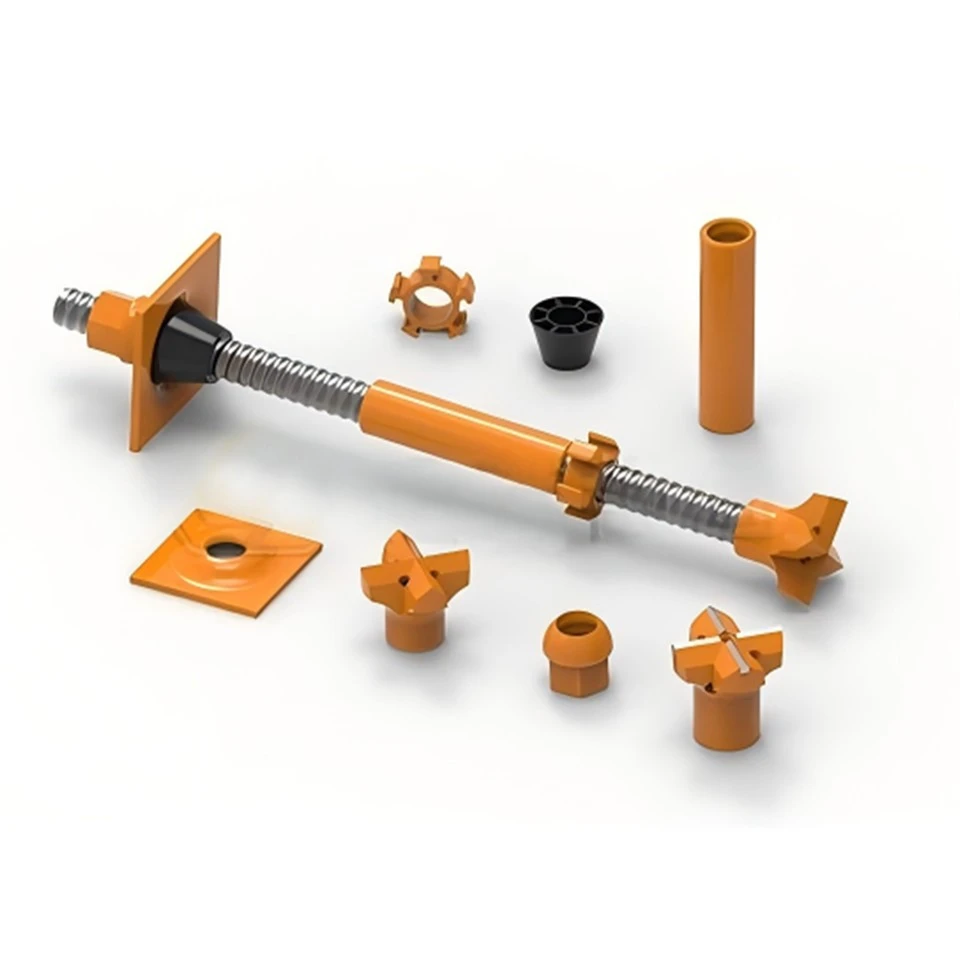

Součásti samovrtného kotevního systému
Kompletní SDA systém se skládá z:
Dutá kotvicí tyč
K dispozici v T30 / T40 / T45 / T52 / T73 / T76.
Vrtáky
Různé zemní podmínky vyžadují různé bity:
Tvrdokovové bity
Hliněné kousky
Křížové bity
Křídlové bity
Spojky a matice
Používá se pro prodloužení a napínání tyče.
Ložiskové desky
Poskytuje oporu na povrchu.
Příslušenství pro injektáž malty
Klíčové vlastnosti samovrtného kotevního šroubu Dminingwell
① Jedno{0}}kroková konstrukce – není potřeba žádný plášť
Díky této vlastnosti je zvláště vhodný pro měkkou nebo sypkou půdu, která se snadno sesouvá.
② Vysoká nosnost
Průběžné vnější závity poskytují vynikající pevnost v tahu, splňující požadavky na vyztužení základů a podepření horniny.
③ Duté jádro pro spárování
Zajišťuje úplné vyplnění a pevné spojení.
④ Široký sortiment vrtáků
Vhodné pro písek, štěrk, zvětralé horniny, rozbité horniny a smíšené útvary.
⑤ Volitelná protikorozní-ochrana
Žárové zinkování
Epoxidový nátěr
Dvojitá ochrana proti korozi
Technické parametry (příklady modelů)
1. Dutá kotvicí tyč
| Obraz | Model | Pevnost v tahu (kN) | Mez kluzu (kN) | Prodloužení (%) | Poznámky |
|---|---|---|---|---|---|
| (obraz) | HER25N | 200 | 150 | 8 | Levé-nebo pravé-vlákno lze přizpůsobit |
2. Vrtáky
| Obraz | Typ | Model | Průměr (mm) | Vhodné půdní podmínky |
|---|---|---|---|---|
| (obraz) | Křížový ocelový bit | HSR25/42 | 42 | Bahenní kámen, štěrková zemina, křída, vápenec, jílovitá zemina, umělá výplň, slabý beton |
| (obraz) | Křížový karbidový bit | HSR25/42 | 42 | Měkká-střední skála, štěrk s dlážděním, rozbitá skála, nevyztužený beton |
| (obraz) | Tlačítko Ocelový Bit | HSR25/42 | 42 | Členité útvary, měkký pískovec, vápenec, štěrk, měkké horninové vrstvy |
| (obraz) | Tlačítko Tvrdokovový bit | HSR25/42 | 42 | Měkká – středně zvětralá hornina, buližníkové vrstvy, tuf, fylit, vulkanická hornina |
3. Ořechy
| Obraz | Typ | Model | Přes plošky (mm) | Délka (mm) | Poznámky |
|---|---|---|---|---|---|
| (obraz) | Šestihranná matice | HER25-L35 | 41 | 35 | Síla-odpovídající kompatibilní kotevní liště |
| (obraz) | Kulová matice | HER25-L40,5 | 41 | 40.5 | Síla-odpovídající kompatibilní kotevní liště |
4. Kotevní deska
| Obraz | Typ | Model | Délka strany (mm) | Tloušťka (mm) | Poznámky |
|---|---|---|---|---|---|
| (obraz) | Čtvercový talíř | HER25-L150-T6 | 150 | 6 | Vlastní dostupné velikosti |
5. Adaptér vrtáků
| Obraz | Model | Kompatibilní kotevní tyč | Kompatibilní bit | Poznámky |
|---|---|---|---|---|
| (obraz) | SSR25/R32 | R25 | R32 | Umožňuje spojení mezi kotevními tyčemi R25 a většími vrtáky R32 |
6. Další příslušenství
| Obraz | Název příslušenství |
|---|---|
| (obraz) | Vodicí pouzdro |
| (obraz) | Rotační injektážní adaptér |
| (obraz) | Adaptér stopky pro pneumatickou vrtačku |
| (obraz) | Adaptér stopky pro hydraulický vrták |
| (obraz) | Adaptér stopky pro DTH Hammer |
Aplikace samovrtných kotevních šroubů
-
Systém je široce používán v:
✔ Tunelování a podzemní výstavba
Pro podepření skály, vyztužení klenby a předběžné{0}}spárování.
【: Vrtací souprava pro tunely】✔ Těžba a jeskyně
Střešní šrouby, zesílení bočnic.
✔ Stabilizace svahu a prevence sesuvů půdy
Účinně pracuje ve volné půdě a členitých svazích.
【 :Geotechnická vrtná souprava】✔ Výztuž základů a mikropiloty
Samovrtné kotevní šrouby často pracují společně s:
【 : Rotační vrtací souprava】
【 :Hydraulické pásové zařízení】
Srovnání: SDA Bolt vs Traditional Anchor
| Tradiční metoda | SDA šroub |
|---|---|
| Potřebuje pouzdro | Není potřeba žádný obal |
| Vrt se snadno zhroutí | Stabilní setí i ve volné půdě |
| Pomalá stavba | Vysoká rychlost instalace |
| Více{0}}krokový proces | Jedno{0}}krokové vrtání + injektáž + kotvení |
Jak šrouby SDA spolupracují s vašimi dalšími produkty
Pro zlepšení účinnosti vrtání je systém SDA často spárován s:
✔ Šroubový vzduchový kompresor
Poskytuje nepřetržité vysokotlaké-proudění vzduchu pro vrtání.
【 : Mobilní šroubový vzduchový kompresor】
✔ DTH Hammer & DTH Bit
Při vrtání do tvrdších geologických útvarů.
【 :DTH Hammer Series】
✔ Vrtací souprava pro vodní studny / Pásová vrtná souprava
Používá se pro přípravu půdy a před{0}}podpěrné vrtání.
【 :Vrtací souprava pro vodní studny】
【 :Pneumatické vrtné zařízení Crawler】
Proč zvolit samovrtný kotevní šroub Dminingwell?
Kotevní tyče z vysokopevnostní oceli
Celá řada od T30–T76
CE/ISO-certifikovaná výroba
Zakázkové délky, vrtáky, povlaky a doplňky
Velké zásoby a rychlé dodání
Silná technická podpora a dlouhodobé{0}}zkušenosti s projekty
与企业品牌类内链自然结合:
【 :O Dmininovigwell】
FAQ
Q1: Mohou být samovrtné kotevní šrouby použity v písčitých nebo hroutících se formacích?
Ano. Šrouby SDA jsou navrženy pro slabý, uvolněný a hroutící se povrch, kde tradiční kotvy selhávají.
Q2: Mohu si vybrat svůj vlastní typ vrtáku?
Samozřejmě. Nabízíme hliněné bity, křížové bity, karbidové bity a křídlové bity v závislosti na stavu horniny.
Q3: Poskytujete kompletní SDA systémy?
Ano. K dispozici jsou duté tyče, spojky, matice, desky, bity a injektážní příslušenství.
Otázka 4: Je k dispozici antikorozní-nátěr?
Ano, pro dlouhodobé projekty-můžete přidat žárové zinkování nebo epoxidový nátěr.
Q5: Mohou šrouby SDA fungovat s vašimi vrtnými soupravami?
Ano. Šrouby SDA jsou plně kompatibilní s vrtačkami Dminingwell:
