Přehled

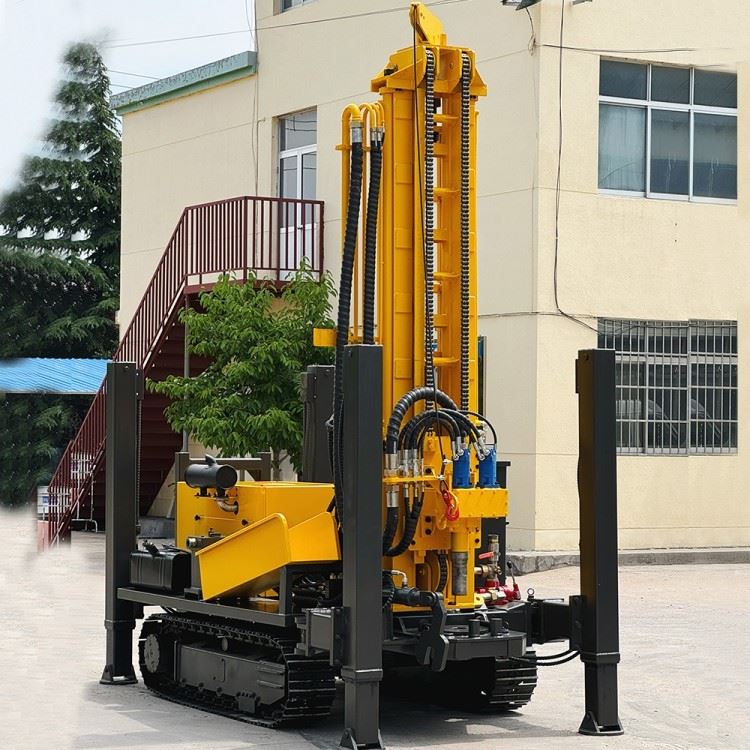

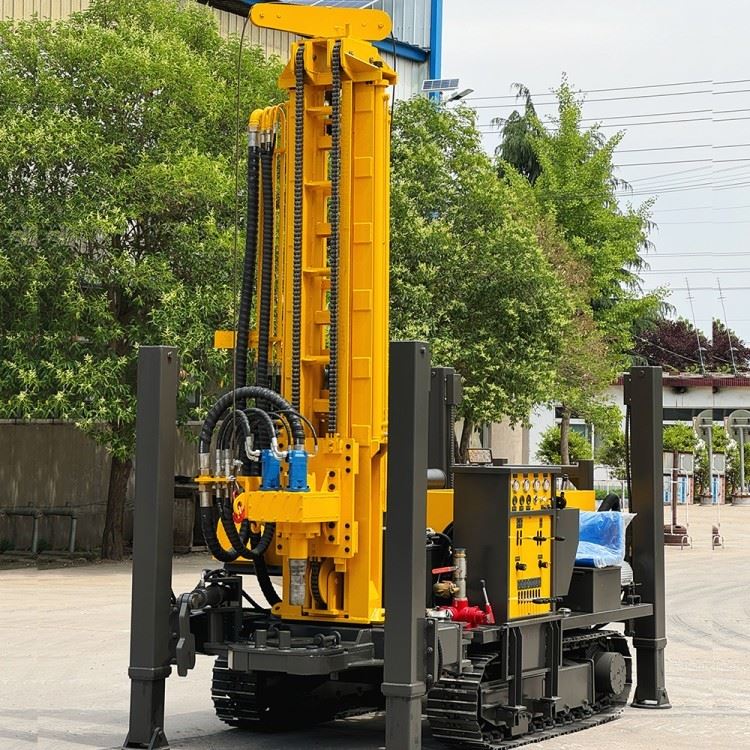

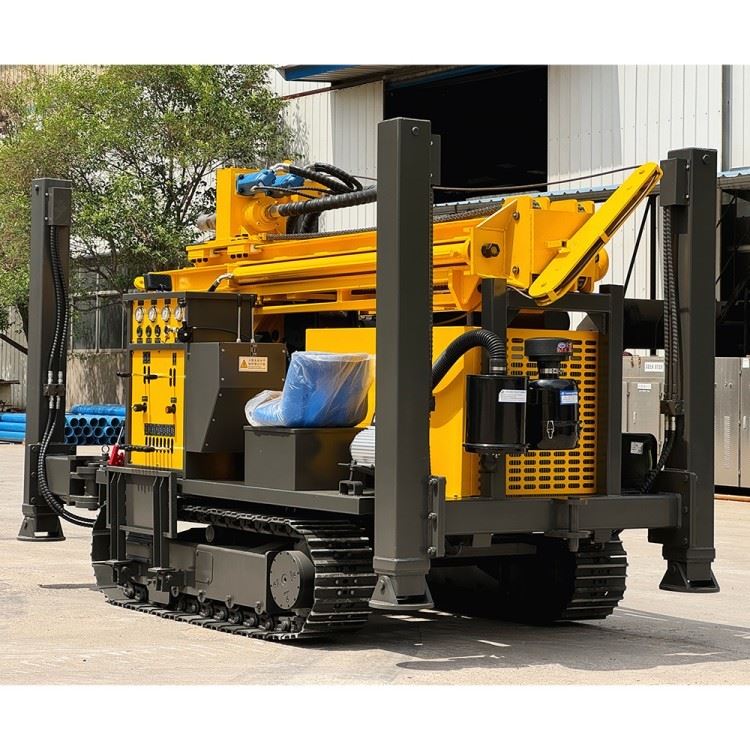

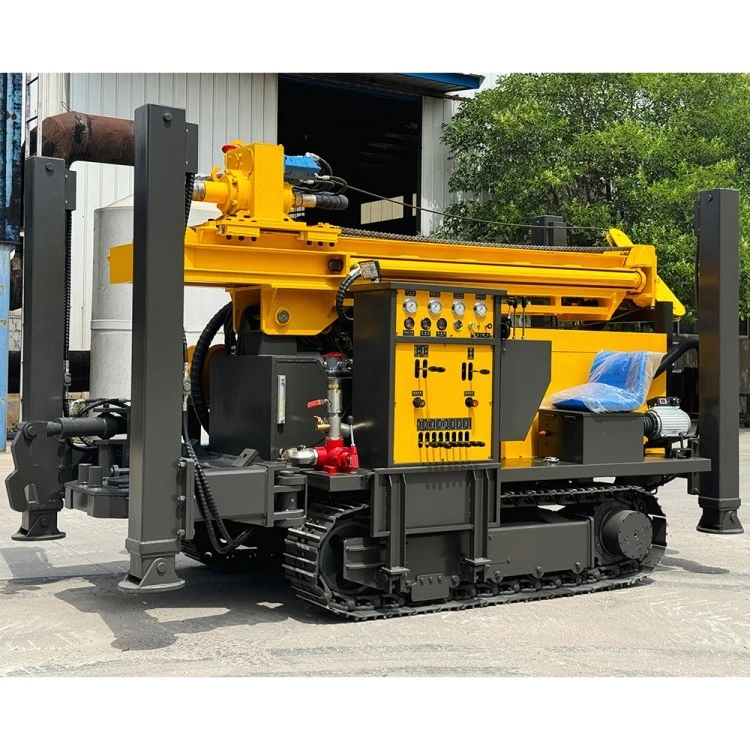

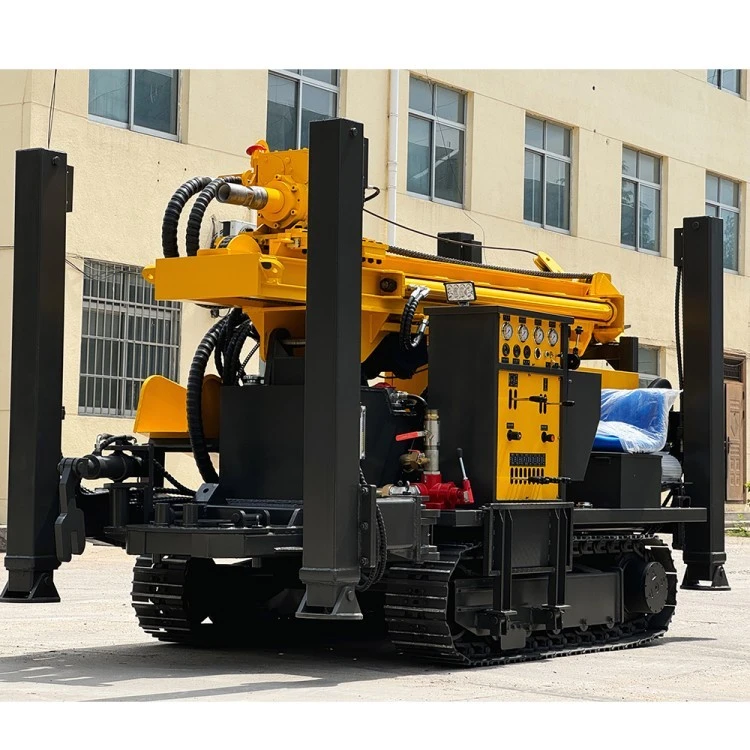

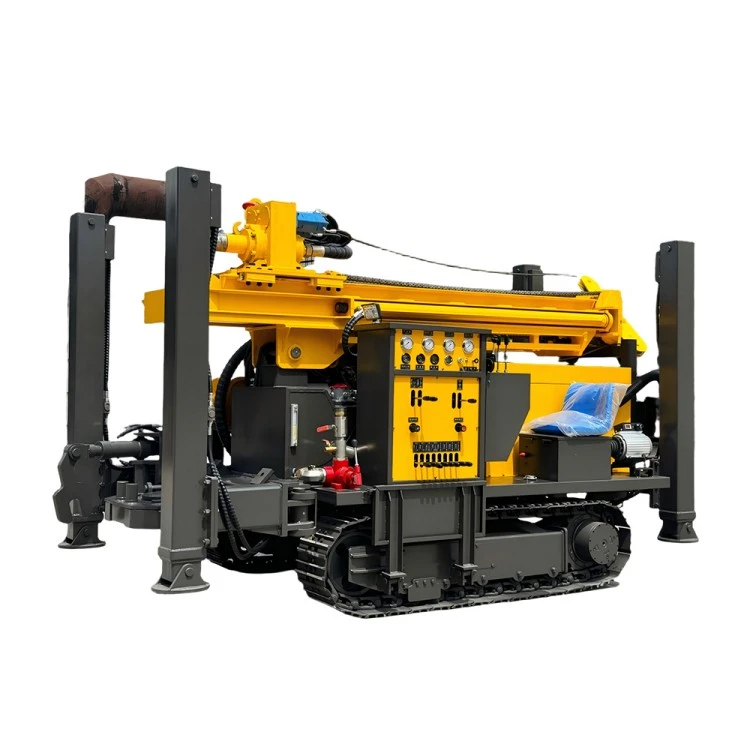

Pásová vrtací souprava SM260 – 260m hydraulická vrtačka
ThePásová vrtná souprava pro vrtání studní SM260je profesionál260m hydraulická vrtačkanavrženo pro zásobování venkovem vodou, zemědělské zavlažování a malé{0}}až{1}}střední komerční projekty studní. Postaveno na aocelový pásový podvozeka napájen aDieselový motor 76 kWSM260 poskytuje optimální rovnováhu mezi výkonem vrtání, mobilitou a provozními náklady.
Tento model je vhodný zejména pro vrtací firmy, které vyžadují aspolehlivá a snadno{0}}údržbová{1}}vrtná souprava na studnyschopné efektivně pracovat v jílu, písku, štěrku, vápenci a smíšených geologických formacích.
1500+
aktivní členové
10+
let zkušeností
125+
události a výzvy
12+
odborných instruktorů
Výhody
Klíčové výhody vrtné soupravy SM260 na vodní studny:
- Maximální hloubka vrtání až260 metrů
- Ocelový pásový podvozekpro silnou přizpůsobivost terénu
- Vysoký točivý moment (4200–5500 N·m)pro středně-tvrdé formace
- Podporujevrtání vzduchem, vrtání v bahně a vrtání s příklepem DTH
- Kompaktní velikost pro snadnou přepravu a přístup na venkovské místo
- Nákladově-efektivní řešení pro malé a střední vrtačky
Technické specifikace
| Položka | Specifikace |
|---|
| Celková hmotnost | 6 T |
| Výkon motoru | Dieselový motor Quanchai – 76 kW |
| Hloubka vrtání | 260 m |
| Průměr otvoru | 140–305 mm |
| Průměr vrtací trubky | Φ76 / Φ89 mm |
| Délka vrtací trubky | 1.5 / 2.0 / 3.0 m |
| Jedno{0}}jednorázové krmení | 3.6 m |
| Penetrační účinnost | 10–35 m/h |
| Rychlost otáčení | 45-70 ot./min |
| Točivý moment | 4,200–5,500 N·m |
| Síla zvedání návazce | 15 T |
| Zvedací síla navijáku | 1.5 T |
| Rychlá rychlost krmení | 40 m/min |
| Rychlá rychlost zvedání | 24 m/min |
| Pracovní tlak vzduchu | 1,7–2,5 MPa |
| Spotřeba vzduchu | 17–31 m³/min |
| Rychlost chůze | 2,5 km/h |
| Max. Lezecký úhel | 30 stupňů |
| Šířka načítání | 2.4 m |
| Celkové rozměry | 4000 × 1800 × 2250 mm |
Nejste si jisti, zda SM260 vyhovuje vašemu projektu? Přečtěte si našeho průvodce:
Jak si vybrat vrtnou soupravu 200–300 m na vodní studny
Aplikace
Hydraulická pásová vrtná souprava SM260 je široce používána v:
Vrtání studní
- Venkovské a vesnické studny pitné vody
- Bytové studny na zásobování vodou
- Projekty komunitní vodohospodářské infrastruktury
Zemědělské zavlažování
- Farmářské zavlažovací studny
- Vodní systémy sadů a plantáží
Stavebnictví a inženýrství
- Malé základové vrty
- Geologické průzkumné vrty
- Projekty instalace utility
Vhodné geologické útvary
- Vrstvy hlíny a půdy
- Pískové a štěrkové útvary
- Vápenec
- Středně-hard rock a smíšené formace
SM260 jenení určeno pro ultra{0}}hluboké průmyslové vrty nad 300 m, která pomáhá dodavatelům vybrat správné vybavení pro jejich projektměřítko.
Používat v široké řadě průmyslových odvětví.
Kontrola kvality a výrobní proces
Systém herní kvality
Vyrobeno podISO normy managementu kvality, každá vrtná souprava SM260 se řídí standardizovanými kontrolními a dokumentačními postupy.
Obrábění a výroba
- CNC obrábění pro kritické konstrukční díly
- Přísná kontrola tolerance pro systémy rotační hlavy a stožáru
- Standardizované svařovací procesy
Řízení kvality montáže
- Kontrola hydraulického tlaku a těsnosti
- Kontrola vyrovnání a svislosti
- Ověření elektrických a řídicích systémů
Tovární testování před dodáním
- Provozní testy bez-zátěže a plné{1}}zátěže
- Testování simulace vrtání
- Testy chůze, lezení a stability
Kontrola třetí{0}strany
Podpora proSGS / BV / TUVprohlídky na vyžádání.
Přizpůsobení
Přizpůsobitelný rozsah
Značka motoru a možnosti výkonu (yuchai&quanchai)
Konfigurace točivého momentu rotační hlavy
Průměr a délka vrtací trubky
Volitelné systémy: bahenní čerpadlo, sběrač prachu, držák tyče, otevírací-zavírací hlava
Inženýrský tým
Strojní inženýři: dvě osoby
Hydrauličtí inženýři: dvě osoby
Elektrikáři a inženýři řízení: dvě osoby
Proces přizpůsobení
Analýza požadavků projektu
Hodnocení geologického stavu
Návrh technického řešení
Potvrzení konfigurace
Výroba a testování
Dodávka a uvedení do provozu
Evidence přizpůsobení
Přizpůsobené jednotky SM260 dodávané do celého světa
Podpora značky OEM pro distributory
Po-prodejní servis a technická podpora
Rozsah služby
- Záruční doba: 12–18 měsíců
- Online podpora při odstraňování problémů
- Pokyny k údržbě založené na videu{{0}
Schopnost technické podpory
- Předprodejní konzultace řešení vrtání
- Vzdálená technická pomoc
- Podrobné návody k obsluze a údržbě
Dodávka náhradních dílů
- Dlouhodobá-dostupnost náhradních dílů
- Rychlé dodání běžného spotřebního materiálu
Instalace a školení
- Online návod k instalaci
- Školicí videa operátorů
- Školicí materiály údržby
FAQ
Q1: Jaká je maximální hloubka vrtání SM260?
A: SM260 je určen pro studny vody až260 metrův závislosti na geologických podmínkách.
Q2: Může SM260 vrtat tvrdé skalní útvary?
A: Ano. S točivým momentem až5,500 N·m, funguje dobře ve vápencových a středně{0}}tvrdých skalních útvarech.
Q3: Jaké metody vrtání jsou podporovány?
A: Vrtání vzduchem, bahenní rotační vrtání a vrtání s příklepem DTH.
Q4: Je SM260 vhodný do horského terénu?
A: Ano. Ocelový pásový podvozek a schopnost stoupání 30 stupňů umožňují provoz na nerovném terénu.
